การออกแบบฟังก์ชั่นการรวมกล่องแยกในระบบสัญญาณไฟฟ้า
ข้อกำหนดผลิตภัณฑ์
| คุณลักษณะ |
ค่า |
| ผลิตภัณฑ์ |
Mettler Toledo โหลดเซลล์ |
| ข้อดี |
ตัวต้านทานที่ไม่ต่อเนื่องให้ความแม่นยำสูงและการเชื่อมต่อระยะยาว |
| การอนุมัติอันตราย |
ATEX, FM, CFM |
| ช่วงความจุ |
เซลล์โหลด SLD425/SLD525 คือ 1,000 ปอนด์ถึง 75,000 ปอนด์ |
| วัสดุ |
ขรุขระ 316 สแตนเลสและสแตนเลสที่ได้รับการรับรองจาก FDA |
| วัสดุเสริม |
polyamide (ไนลอน), เหล็กกล้าคาร์บอน (ชุบสังกะสี) หรือสแตนเลส |
| คุณสมบัติ |
ความมั่นคงในระยะยาวและคุณสมบัติการติดตั้งที่ง่าย |
คุณสมบัติและประโยชน์ที่สำคัญ

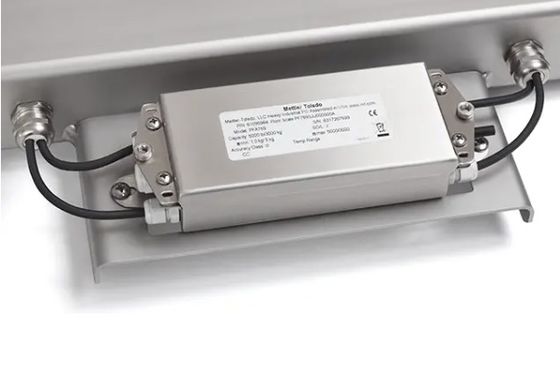

การเชื่อมต่อที่รวดเร็วและเรียบง่าย:กล่องทางแยกช่วยให้การรวมเซลล์โหลดแบบอะนาล็อกหลายเซลล์อย่างรวดเร็วและปลอดภัยลงในเครื่องใด ๆ สำหรับการชั่งน้ำหนัก Mettler Toledo นำเสนอกล่องแยกที่แม่นยำสำหรับพื้นที่อันตรายด้วยการรับรอง ATEX และ IECEX และการใช้งานด้านอาหารและยาที่มีการปฏิบัติตามกฎการออกแบบ EHEDG และด้วยการรับรอง GMP และ NSF
ข้อควรพิจารณาที่สำคัญสำหรับความถูกต้อง:กล่องแยกเป็นส่วนประกอบอะนาล็อกที่การเปลี่ยนแปลงแรงดันไฟฟ้าเพียงเล็กน้อยถึง 0.1 µV อาจมีนัยสำคัญ กล่องแยกความแม่นยำของ Mettler Toledo นั้นมีความแข็งแกร่งในการเปลี่ยนแปลงอุณหภูมิโดยเนื้อแท้มีความเสถียรในระยะยาวที่ยอดเยี่ยมและสามารถแก้ไขข้อผิดพลาดในการโหลดมุมได้ในขณะที่ลดเวลาการติดตั้ง

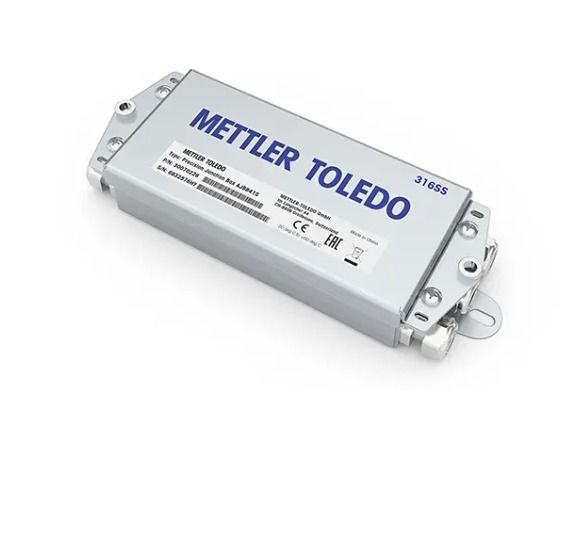

การก่อสร้างที่ทนทาน:กล่องแยกความแม่นยำรวม IP67 หรือ IP69K สเตนเลสสตีลสตีลกับส่วนประกอบไฟฟ้าที่ให้ความแม่นยำและเสถียรภาพสูง มีให้เลือกทั้ง 304 (1.4301) หรือ 316 (1.4401) สแตนเลส
ตัวต้านทานที่ไม่ต่อเนื่องเพื่อความมั่นคง:ตัวต้านทานที่ไม่ต่อเนื่องที่แม่นยำให้ภูมิคุ้มกันที่เหนือกว่าต่ออุณหภูมิและผลกระทบความชื้นเมื่อเทียบกับการตัดแต่ง สวิตช์โรตารี่เลือกอาร์เรย์ของตัวต้านทานความแม่นยำเพื่อการแก้ไขข้อผิดพลาดมุมที่ง่ายซึ่งให้ความสะดวกในการใช้งานแบบเดียวกันโดยไม่ต้องมีความไวต่อการตัดแต่ง
คำถามที่พบบ่อย
กล่องแยกเซลล์โหลดคืออะไร?
กล่องเชื่อมต่อเซลล์โหลดเป็นสิ่งที่แนบมาซึ่งออกแบบมาเพื่อใช้กับเซลล์โหลดโดยเฉพาะซึ่งวัดน้ำหนักหรือแรง มันเชื่อมต่อเซลล์โหลดหลายเซลล์เข้าด้วยกันเพื่อสร้างระบบชั่งน้ำหนักที่แม่นยำ กล่องมีการเชื่อมต่อไฟฟ้าเพื่อส่งสัญญาณจากเซลล์โหลดไปยังคอมพิวเตอร์กลางหรือระบบควบคุมและอาจรวมถึงเครื่องขยายเสียงหรือตัวกรองเพื่อให้แน่ใจว่าสัญญาณที่แม่นยำและเชื่อถือได้
กล่องทางแยกเซลล์โหลดมีผลต่อประสิทธิภาพของสเกลอย่างไร
กล่องทางแยกมีความสำคัญต่อประสิทธิภาพในเครื่องชั่งโดยใช้เซลล์โหลดอะนาล็อกหลายเซลล์ มันมีผลต่อความแม่นยำเนื่องจากผลกระทบอุณหภูมิความเสถียรในระยะยาวและการปรับมุมโหลด Mettler Toledo Junction Boxs ให้ความเสถียรที่เป็นเอกลักษณ์และคุณสมบัติการติดตั้งที่ง่ายโดยใช้ตัวต้านทานแบบไม่ต่อเนื่องที่แม่นยำด้วยข้อกำหนดอุณหภูมิที่แน่นหนาแทนโพเทนชิโอมิเตอร์ตัดแต่ง กล่องเชื่อมต่อเซลล์โหลด Mettler Toledo ทั้งหมดฟังก์ชั่นพร้อมการสอบเทียบแบบไม่มีน้ำหนัก (Calfree ™)
กล่องทางแยกจะส่งผลต่อความแม่นยำของมาตราส่วนได้อย่างไร?
Load Cell Junction Boxes รวมตัวต้านทานแบบไม่ต่อเนื่องเพื่อความแม่นยำสูงและการเชื่อมต่อระยะยาวกับสวิตช์โรตารี่ที่ให้ส่วนต่อประสานผู้ใช้อย่างง่ายคล้ายกับหม้อตัดแต่ง แต่ไม่มีจุดอ่อน
กล่องแยกวัสดุอะไรที่ทำจาก?
Mettler Toledo Load Cell Junction Boxes ทำจากสแตนเลสสตีล 316 และสแตนเลสที่ผ่านการรับรองจาก FDA อุปกรณ์เข้าสายเคเบิลมีอยู่ในโพลีอะไมด์ (ไนลอน), เหล็กกล้าคาร์บอน (ชุบสังกะสี) หรือสแตนเลสเพื่อตอบสนองความต้องการและงบประมาณที่แตกต่างกัน
กล่องรวมโหลดเซลล์ทำงานอย่างไร?
โหลดกล่องรวมของเซลล์ (เรียกว่ากล่องเฉลี่ยที่แม่นยำยิ่งขึ้น) เชื่อมต่อเซลล์โหลดหลายเซลล์กับสัญญาณหนึ่งที่อ่านโดยตัวบ่งชี้ พวกเขาให้ค่าเฉลี่ยของสัญญาณเซลล์โหลดทั้งหมดแทนที่จะเป็นผลรวม (เช่นกล่องที่เชื่อมต่อกับเซลล์โหลด 4x 50kg 2MV/V ให้ 2MV/V ที่ 200 กก. ไม่ใช่ 8MV/V)
